Преобразователи ультразвуковые контактные наклонные совмещенные малогабаритные
Условное обозначение | Диапазон контроля по образцу СО-1 | Угол ввода по образцу СО-2 | Стрела, не более | Эффективная частота | Отношение сигнал/шум, не хуже | Габаритные размеры,не более |
мм | град. | мм | МГц | дБ | мм | |
П121-1,25-40-М-003 | 5-50 | 40±1 | 12 | 1,25±0,13 | 16 | 40 х 23 х 30 |
П121-1,25-45-М-003 | 5-50 | 45±1 | 15 | 1,25±0,13 | 16 | 40 х 23 х 30 |
П121-1,25-50-М-003 | 5-50 | 50±1 | 15 | 1,25±0,13 | 16 | 40 х 23 х 30 |
П121-1,25-60-М-003 | 5-50 | 60±2 | 15 | 1,25±0,13 | 16 | 40 х 23 х 30 |
Условное обозначение | Диапазон контроля по образцу СО-1 | Угол ввода по образцу СО-2 | Стрела, не более | Эффективная частота | Отношение сигнал/шум, не хуже | Габаритные размеры,не более |
мм | град. | мм | МГц | дБ | мм | |
П121-1,8-40-М-003 | 5-50 | 40±1 | 10 | 1,8±0,18 | 16 | 40 х 23 х 30 |
П121-1,8-45-М-003 | 5-50 | 45±1 | 12 | 1,8±0,18 | 16 | 40 х 23 х 30 |
П121-1,8-50-М-003 | 5-50 | 50±1 | 12 | 1,8±0,18 | 16 | 40 х 23 х 30 |
П121-1,8-60-М-003 | 5-50 | 60±1 | 14 | 1,8±0,18 | 16 | 40 х 23 х 30 |
Условное обозначение | Диапазон контроля по образцу СО-1 | Угол ввода по образцу СО-2 | Стрела, не более | Эффекти вная частота |
Отношение сигнал/шум, не хуже | Габаритные размеры,не более |
мм | град. | мм | МГц | дБ | мм | |
П121-2,5-40-М-003 | 5-50 | 40±1 | 10 | 2,5±0,25 | 16 | 40 х 23 х 30 |
П121-2,5-45-М-003 | 5-50 | 45±1 | 12 | 2,5±0,25 | 16 | 40 х 23 х 30 |
П121-2,5-50-М-003 | 5-50 | 50±1 | 12 | 2,5±0,25 | 16 | 40 х 23 х 30 |
П121-2,5-60-М-003 | 5-45 | 60±1 | 14 | 2,5±0,25 | 16 | 40 х 23 х 30 |
П121-2,5-65-М-003 | 5-45 | 65±1 | 14 | 2,5±0,25 | 16 | 40 х 23 х 30 |
П121-2,5-68-М-003 | 5-40 | 68±1 | 14 | 2,5±0,25 | 16 | 40 х 23 х 30 |
П121-2,5-70-М-003 | 5-40 | 70±1 | 14 | 2,5±0,25 | 16 | 40 х 23 х 30 |
Условное обозначение | Диапазон контроля по образцу СО-1 | Угол ввода по образцу СО-2 | Стрела, не более | Эффективная частота | Отношение сигнал/шум, не хуже | Габаритные размеры,не более |
мм | град. | мм | МГц | дБ | мм | |
П121-5-40-М-003 | 5-30 | 40±1 | 6 | 5±0,5 | 16 | 25 х 20 х 20 |
П121-5-45-М-003 | 5-30 | 45±1 | 6 | 5±0,5 | 16 | 25 х 20 х 20 |
П121-5-50-М-003 | 5-30 | 50±1 | 7 | 5±0,5 | 16 | 25 х 20 х 20 |
П121-5-60-М-003 | 5-20 | 60±1 | 8 | 5±0,5 | 8 | 25 х 20 х 20 |
П121-5-65-М-003 | 5-20 | 65±1 | 8 | 5±0,5 | 8 | 25 х 20 х 20 |
П121-5-68-М-003 | 5-15 | 68±1 | 8 | 5±0,5 | 16 | 25 х 20 х 20 |
П121-5-70-М-003 | 5-15 | 70±1 | 8 | 5±0,5 | 16 | 25 х 20 х 20 |
П121-5-73-М-003 | 5-15 | 73±1 | 9 | 5±0,5 | 16 | 25 х 20 х 20 |
Условное обозначение | Диапазон контроля по образцу СО-1 | Угол ввода по образцу СО-2 | Стрела, не более | Эффективная частота | Отношение сигнал/шум, не хуже | Габаритные размеры,не более |
мм | град. | мм | МГц | дБ | мм | |
П121-5-50-ММ-003 | 5-25 | 50±1 | 6 | 5±0,5 | 16 | 20 х 12 х -17 |
П121-5-65-ММ-003 | 5-20 | 65±1 | 6 | 5±0,5 | 16 | 20 х 12 х -17 |
П121-5-70-ММ-003 | 5-15 | 70±1 | 7 | 5±0,5 | 16 | 20 х 12 х -17 |
Условное обозначение | Диапазон контроля по образцу МД2-0 | Угол ввода по образцу СО-2 | Стрела, не более | Эффективная частота | Отношение сигнал/шум, не хуже | Габаритные размеры,не более |
мм | град. | мм | МГц | дБ | мм | |
П121-10-65-М-003 | 0.7-15* | 65±1 | 6 | 10±1 | 16 | 20 х 12 х -17 |
П121-10-70-М-003 | 0.7-10* | 70±1 | 6 | 10±1 | 16 | 20 х 12 х -17 |
• диапазон рабочих температур от минус 10 до плюс 50 °С;
• маркировка "М"-малогабаритный, "ММ"-миниатюрный;
* по образцу МД2-0-1
Ультразвуковые контактные наклонные совмещенные преобразователи поверхностной волны
Условное обозначение | Эффективная частота | Габаритные размеры,не более |
МГц | мм | |
П121-1,25-90-М-003 | 1,25±0,13 | 40 х 23 х 30 |
П121-1,8-90-М-003 | 1,8±0,18 | 40 х 23 х 30 |

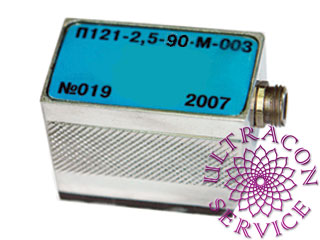

П121-2,5-90-М-003 | 2,5±0,25 | 40 х 23 х 30 |
П121-5-90-М-003 | 5±0,5 | 25 х 20 х 20 |
• диапазон рабочих температур от минус 10 до плюс 50 °С.
Преобразователи контактные наклонные совмещенные для дефектоскопии труб малых диаметров
Условное обозначение | Угол призмы | Диапазон контроля | Эффективная частота | Диаметр контролируемых труб (хх) | Отношение С/Ш | Габаритные размеры |
град. | мм | МГц | мм | дБ | мм | |
П121-5-40-dхх-003 | 40 | 9…14 | 5±0,5 | 25; 28; 30; 32; 36; 38; 42; 45; 48; 50; 57; 60; 76; 83; 89; 102; 108; 114; 133; 159; 219 |
16 | 25 х 20 х 20 |
П121-5-51-dхх-003 | 51 | 9…12 | ||||
П121-5-53-dхх-003 | 53 | 6...9 | ||||
П121-5-55-dхх-003 | 55 | 3.5...6 | ||||
П121-5-55-dхх-003* | 58 | 4...6.5 |
* - для контроля сварных соединений из аустерных сталей
Специальные ультразвуковые контактные разборные преобразователи для контроля гибов труб
Разборной преобразователь | Резонатор | Призма | |||
Условное обозначение ПЭП | Условное обозначение резонатора | Эффективная частота | Диаметр ПЭ | Угол призмы (хх) | Диаметр контролируемых труб (yy) |
МГц | мм | град. | мм | ||
П121-2,5-хх-dyy-Р-003* | П111-2,5-П12-Р-003 | 2,5±0,25 | 12 | 30, 40 | 25; 28; 30; 32; 36; 38; 42; 45; 48; 50; 57; 60; 76; 83; 89; 102; 108; 114; 133; 159; 219; 273; 325; 426 |
П121-5-хх-dyy-Р-003* | П111-5-П8-Р-003 | 5±0,5 | 8 |
* - поставляется за отдельную плату по спецзаказу
• диапазон рабочих температур от минус 10 до плюс 50 °С.
Специальные ультразвуковые контактные наклонные разборные преобразователи
Разборный преобразователь | Резонатор | ||||
Условное обозначение ПЭП | Диапазон контроля по образцу СО-1 | Угол ввода по образцу СО-2 | Условное обозначение резонатора | Эффективная частота | Диаметр пьезоэлемента |
мм | град. | МГц | мм | ||
П121-2,5-40-Р-003* | 5-50 | 40±1 | П111-2,5-П12-Р-003 | 2,5±0,25 | 12 |
П121-2,5-45-Р-003* | 5-50 | 45±1 | |||
П121-2,5-50-Р-003* | 5-50 | 50±2 | |||
П121-2,5-60-Р-003* | 5-45 | 60±2 | |||
П121-2,5-65-Р-003* | 5-45 | 65±2 | |||
П121-2,5-70-Р-003* | 5-40 | 70±2 |
* - поставляется за отдельную плату по спецзаказу
• диапазон рабочих температур от минус 10 до плюс 50 °С.
